1축 수평 이동 지그 시스템 – 격자 패턴 무빙 시스템



#지그 #지그제작 #주문제작지그 #1축지그  #슬라이드베이스 #수평이동지그

안녕하세요 광학 시스템 전문 업체 에스티원입니다!



오늘 소개 시켜 드릴 제품은 격자 패턴 무빙 시스템입니다.



✔ 수평 이동만 필요한 실험 환경
✔ 고정밀 센서, 부품 테스트를 위한 1축 슬라이드형 지그
✔ 반복 측정과 위치 조절이 쉬운 기초 지그 구조



지그 전문 업체 에스티원의 격자 패턴 무빙 시스템은
한 방향 (1축)으로만 움직이는 스테이지입니다.



진동 테스트, 부품 고정, 정밀 위치 조절 실험 등

간단한 이동이 필요한 환경에 적합하게 설계 되었습니다.



---

지그 전문 업체 에스티원의 1축 수평 이동 지그 시스템인 격자 패턴 무빙 시스템은 이런 분들에게 추천합니다!



✔ 수평 이동만 필요한 기초 테스트 베이스가 필요한 분

✔ 복잡한 자동스테이지가 아닌 간단한 지그 제작을 원하시는 연구소/기업

✔ 센서, 광학부품, 전자 장비 테스트 시 슬라이드 이동이 필요한 분

---

제품 특징 요약

✔ 1축 수평 슬라이드 구조

✔ 간단한 구조로 설치·사용이 쉬움

✔ 반복 실험 시 위치 재현성이 뛰어남

✔ 사용자 조건에 맞춰 주문제작 가능 (탭 위치, 홀 사이즈 등)



주문 제작 지그로서의 장점은 고객이 원하는 홀 배열, 플레이트 크기에 맞춰 설계 가능하며,

별도 스테이지나 전자식 모듈 없이도 간단한 실험환경 구축 가능 비용 대비 효율 높은 실험 지그로 선택받고 있어요







분야활용 방식

센서 테스트	수평 방향에서 위치를 바꿔가며 반응 확인
광학 실험	슬라이드로 광축 정렬 시 보조 지그로 활용
전자부품 테스트	동일 조건 반복 실험 시 유용
정밀 조립 작업대	부품 위치를 소폭 이동시키며 고정



---



마지막으로 에스티원의 1축 수평 이동 지그 시스템인 격자 패턴 무빙 시스템의 사양입니다!

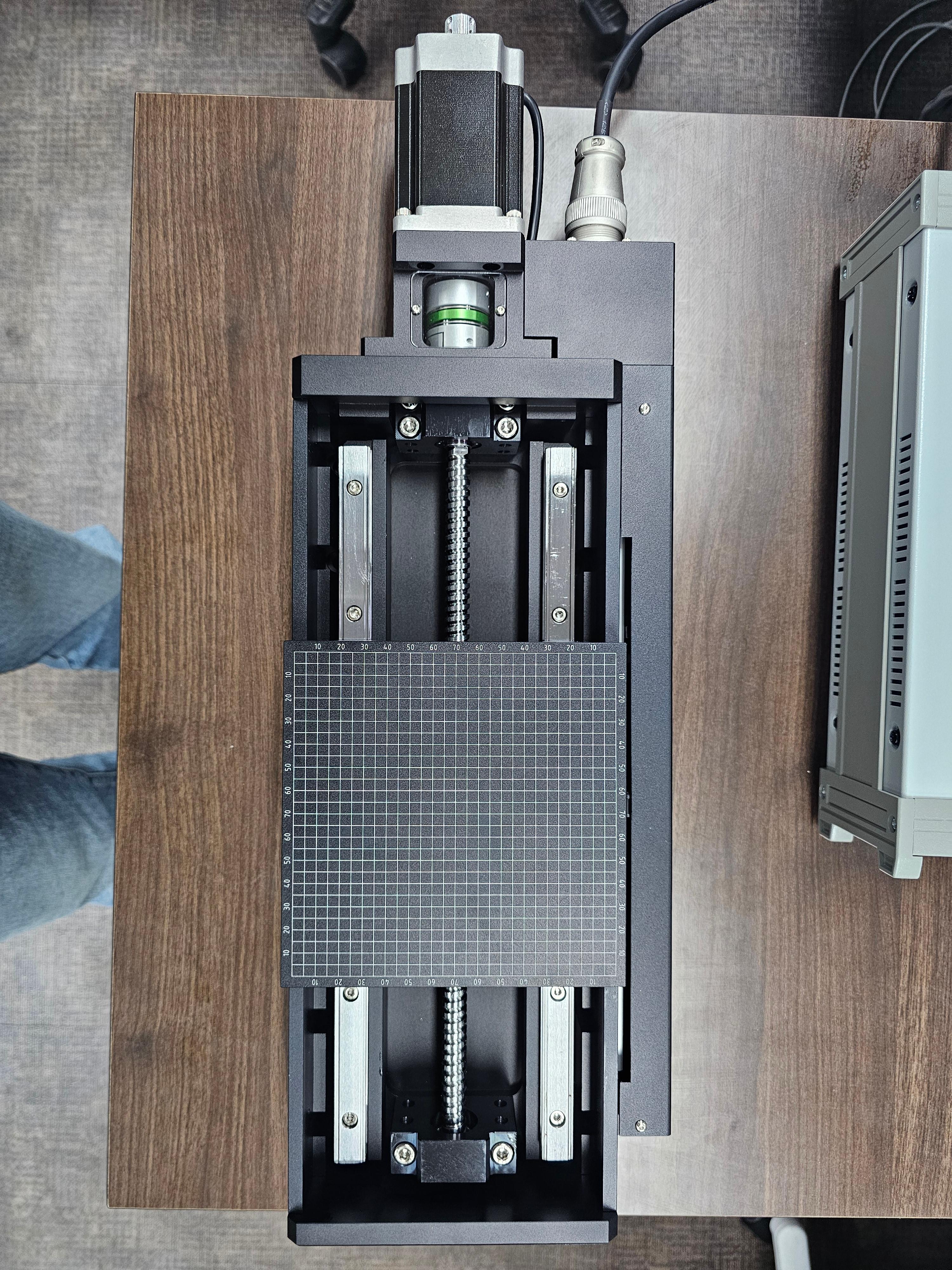

제품 사양 (1축 자동 스테이지)

Table Size	150mm x 150mm
Travel Range	200mm
Travel Guide	Ball Screw Ø12, Lead 5mm + LM Guide
Max Speed	50mm/sec (at 5kHz)
Ballscrew Grade	C7
Positioning Accuracy	40μm
Uni-directional Repeatability	±5μm
Bi-directional Repeatability	±10μm
Pitching	60 arcsec
Yawing	60 arcsec
Parallelism	0.06mm
Running Parallelism	0.04mm
Straightness	0.015mm
Load Capacity	25kg
Material	Aluminum
Weight	11kg

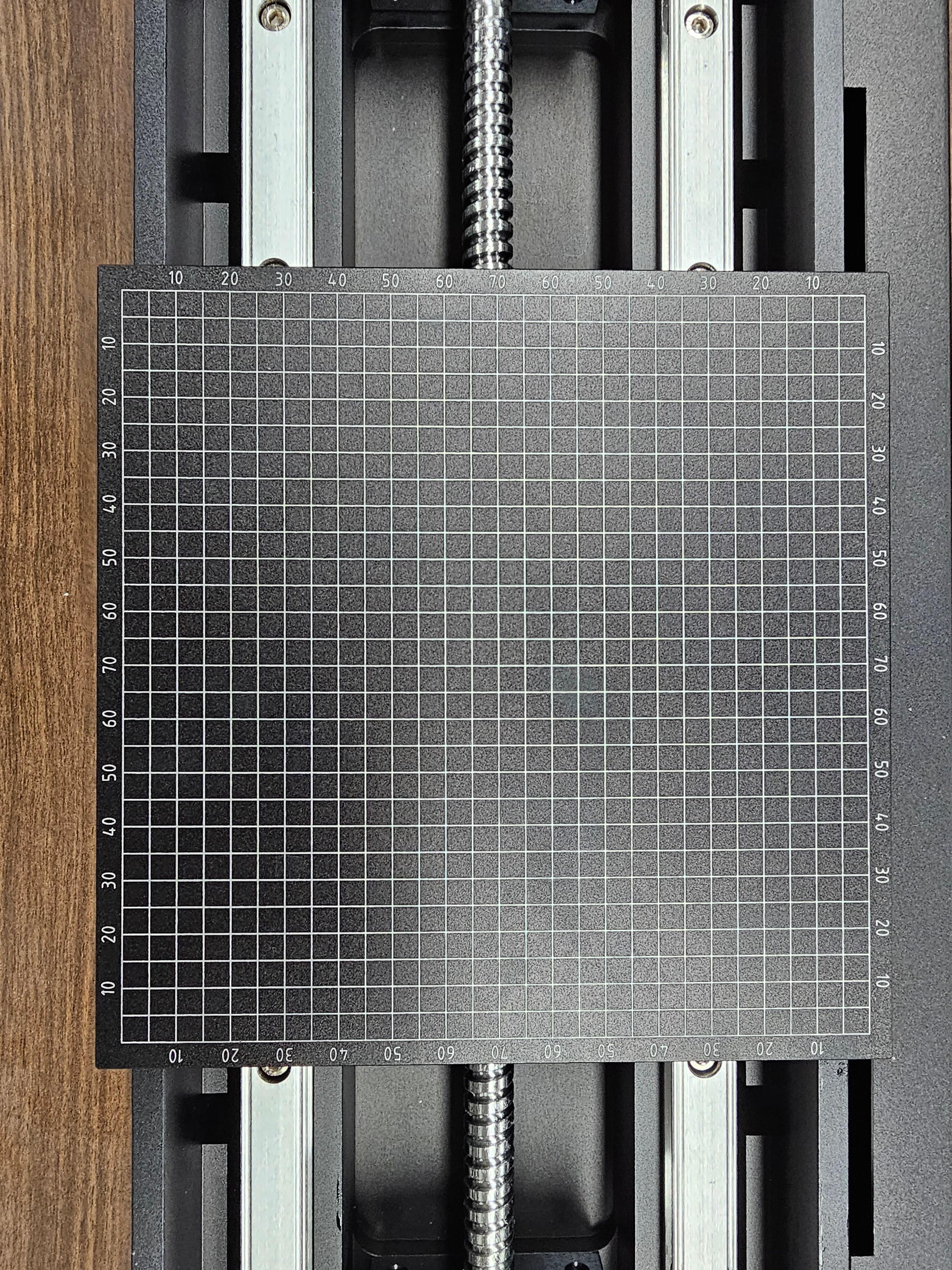

Additional	150 x 150 x 8T 격자 머신 각인 (10mm 간격)

---

1축 USB 타입 컨트롤 박스 사양

축 구성	1축 (기본), 2축 컨트롤러 가능
통신 방식	USB
모터 드라이버	5P Stepping Motor Driver (1/10000 분해능)
구성품	SMPS, 케이블 포함
제공 소프트웨어	기본 Motion Software 제공
제어 기능	Scan Mode, Preset Mode, Speed Control, Program Edit
라이브러리 제공	LabView 라이브러리 제공 가능 (기술지원 제외)
기타	컨트롤 박스 내 드라이버 포함, 케이스 조립 및 배선 완료
센서 구성	Home Sensor 1EA, Limit Sensor 2EA



오늘은 수평 이동 지그 시스템인 격자 패턴 무빙 시스템을 소개 시켜 드렸습니다!



복잡한 구조가 아니라면,
정확한 실험 환경을 위해 1축 슬라이드형 지그가 충분할 수 있습니다!
지그 전문 업체 에스티원에서 제작하는 맞춤형 수평 이동 지그, 지금 확인해 보세요~
