안녕하세요.
다양한 맞춤 지그 제작 업체 에스티원입니다!
레이저 센서를 활용한 검사 및 측정 환경에서는 센서의 위치와 각도, 높이 정렬 상태에 따라 측정 결과가 달라질 수 있습니다.
특히 서로 다른 센서를 비교 테스트하거나 동일 조건에서 성능을 검증해야 할 때에
정밀한 얼라인(Alignment) 환경이 중요합니다.
이러한 작업을 위해 활용할 수 있는 제품이

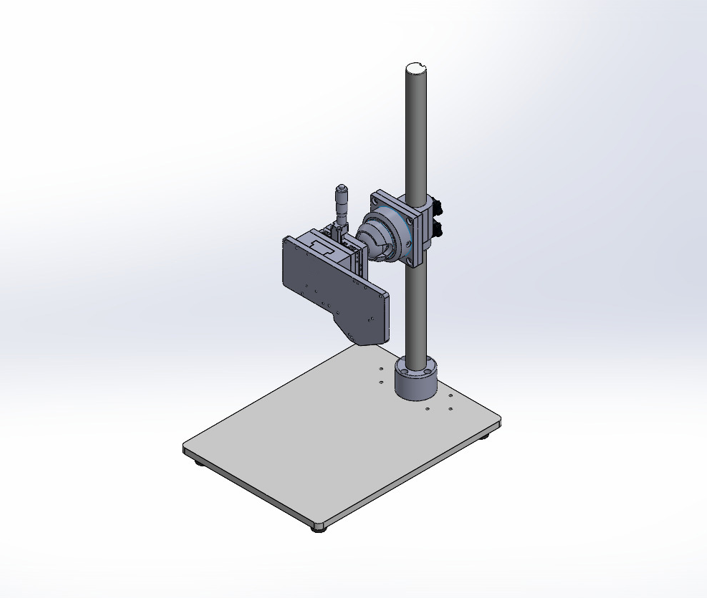

바로 지그 제작 다중 센서 정렬 스탠드 시스템 [ST-JFKSAS-1]입니다.

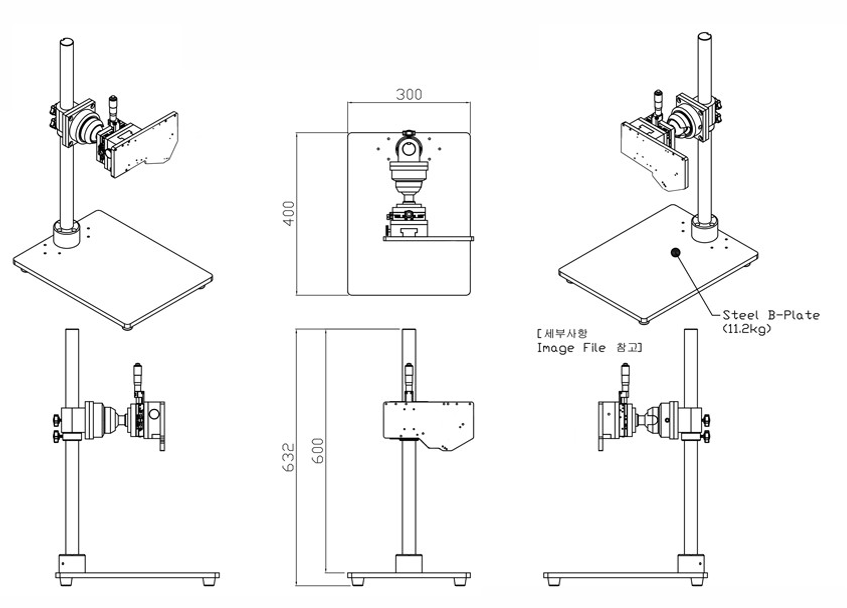

ST-JFKSAS-1 상세 스펙
| 모델명 | ST-JFKSAS-1 |
| Base Plate | Steel Base Plate 300 × 400 × 12T (11.2kg, 고중량 안정성 확보) |
| Sensor Holder | Sensor Holder T-Plate |
| Holder Block | T-Plate Holder Block |
| Z축 구성 | Z-Stage Vertical Plate |
| Z축 베이스 | Z-Stage B-Plate |
| Ball Head | Ball-Head Base Plate |
| 이동 플레이트 | Rod Moving Plate |
| Rod | Ø32 Rod (500mm) |
| Rod Holder | Rod Holder |
| 스토퍼 | Mechanical Stopper |
레이저 센서 테스트 시 정렬이 중요한 이유
레이저 센서는 제품마다 측정 거리와 초점 위치가 다르므로 센서의 높이와 위치를 정확하게 맞추는 과정이 필요합니다.
만약 센서 간 높이가 다르거나 측정 위치가 정확하지 않다면
실제 성능 비교가 어려워질 수 있으며, 테스트 결과의 신뢰성에도 영향을 줄 수 있습니다.
ST-JFKSAS-1 제품은 최대 7종의 서로 다른 레이저 센서를 하나의 스탠드에 동시에 장착할 수 있도록 설계되었습니다.
이를 통해 다양한 센서를 동일 조건에서 비교할 수 있으며, 테스트 효율성을 높일 수 있습니다.

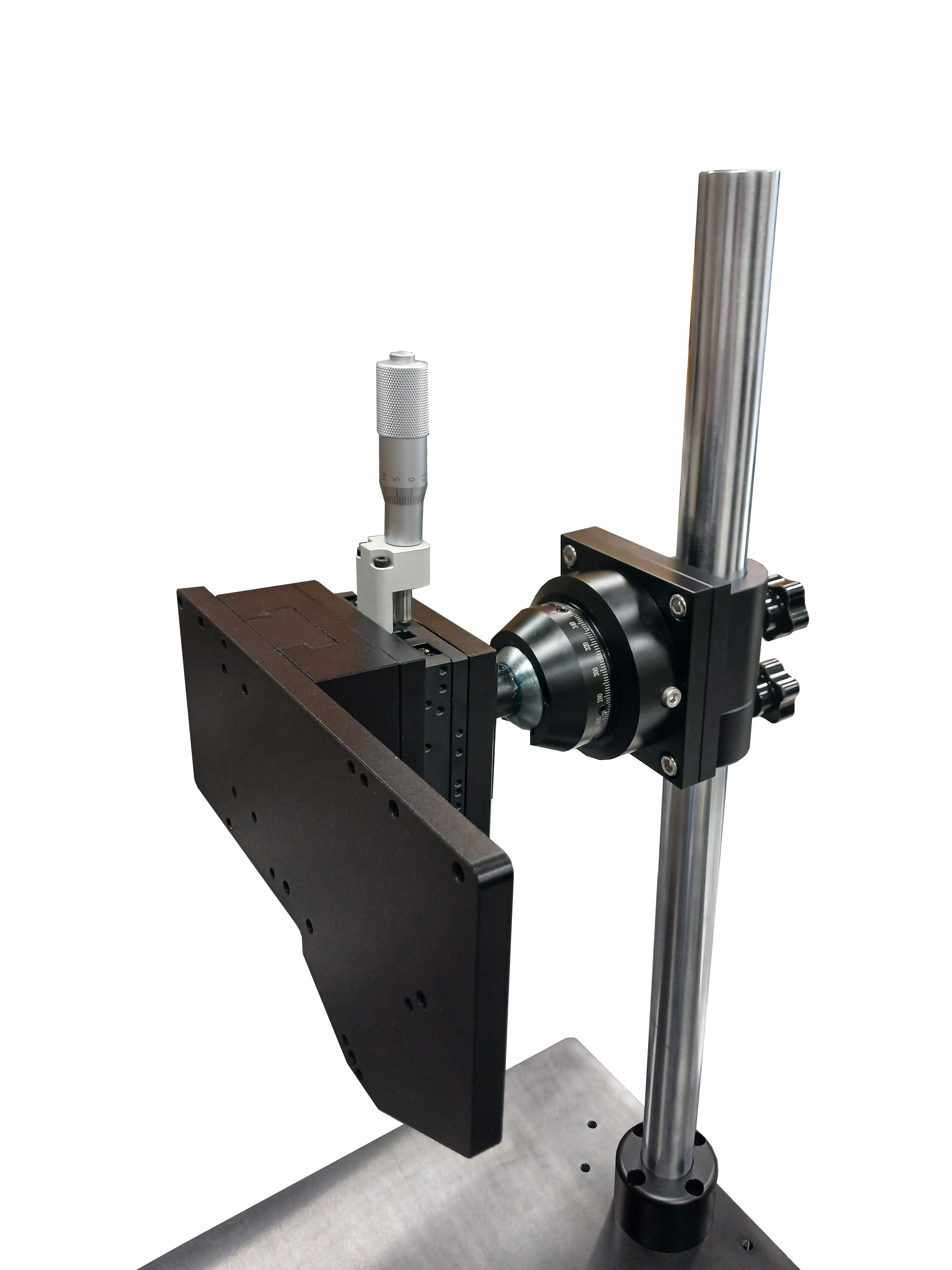

정밀 높이 조정을 위한 Z-Stage 구조
정렬 작업에서 가장 중요한 요소 중 하나는 높이 조절입니다.

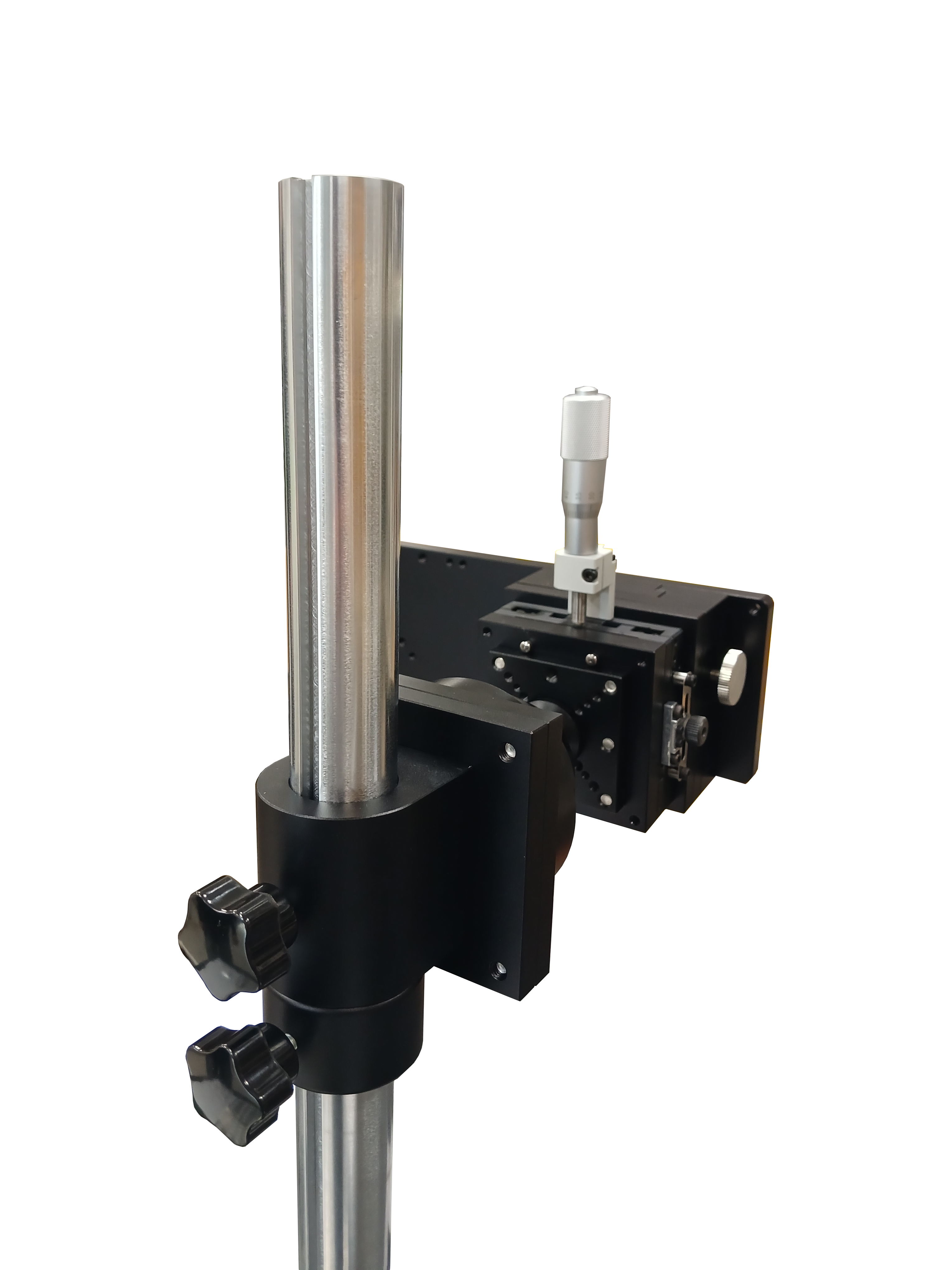

ST-JFKSAS-1은 Z-Stage 기반 구조를 적용하여 센서 높이 조정과 위치 설정을 반복 정밀도 있게 수행할 수 있도록 구성되어 있으며, 또한 Rod 기반 구조를 적용하여 보다 세밀한 위치 조정 작업에 대응할 수 있습니다.

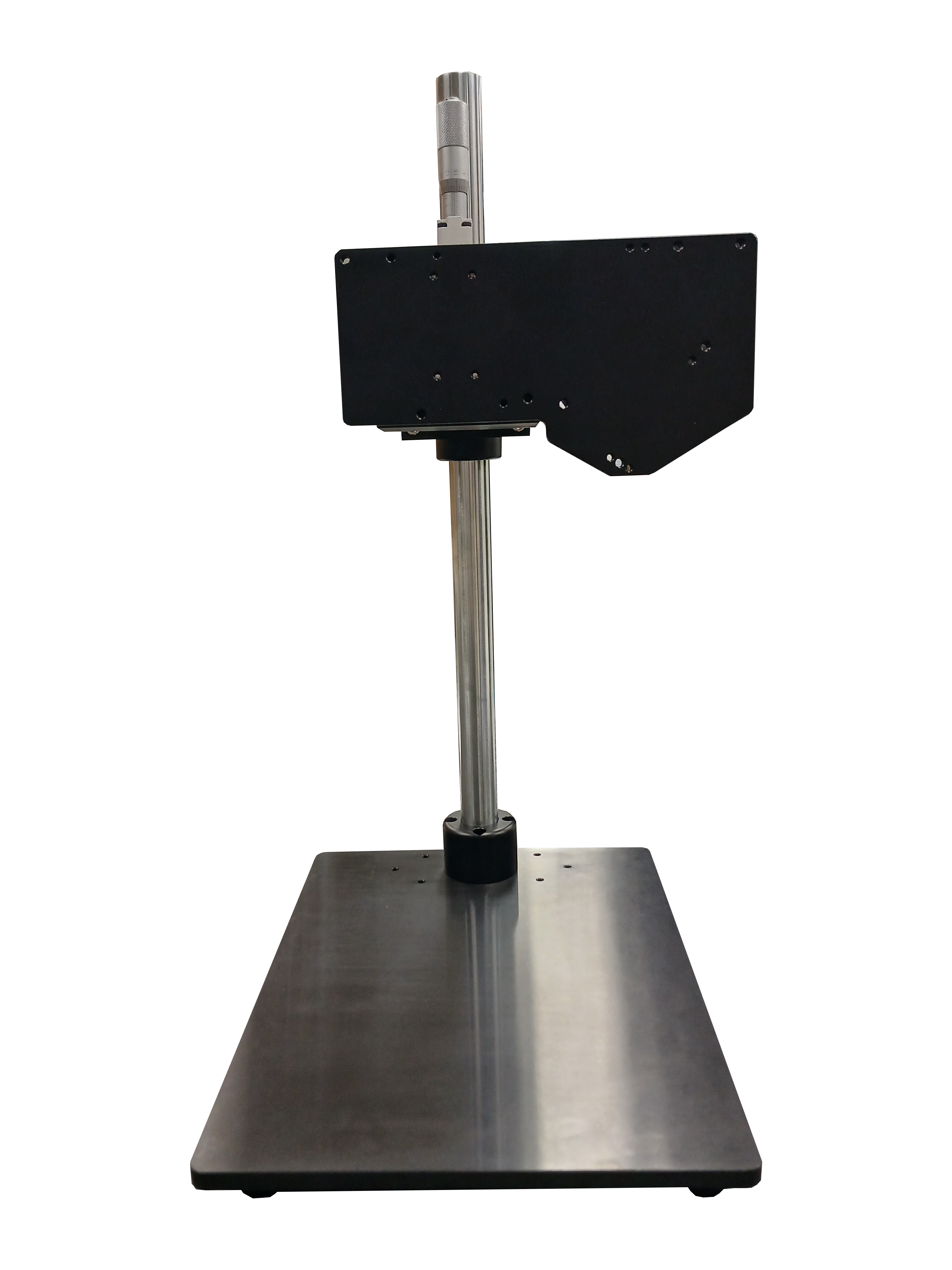

흔들림을 줄이기 위한 Steel Base 적용
ST-JFKSAS-1은 무게감 있는 Steel Base Plate를 적용하여 테스트 중 발생할 수 있는 흔들림을 최소화할 수 있도록 설계되었으며, 특히 안정적인 구조는 반복 측정 환경에서도 일정한 테스트 조건 유지에 도움이 됩니다.
ST-JFKSAS-1은 어떤 환경에 적합할까?
- 근거리 센서 정렬
- 세밀한 높이 조절
- 정밀 위치 세팅 작업
정밀 측정 환경에서는 센서 성능만큼이나 정확한 정렬 환경 구축이 중요합니다.
지그 제작 다중 센서 정렬 스탠드 시스템 [ST-JFKSAS-1] 은 최대 7종의 레이저 센서를 동시에 장착할 수 있는 구조와
Z-Stage 기반의 정밀 높이 조절 기능, 안정적인 Steel Base 구조를 적용하여
센서 비교 테스트 및 얼라인 작업에 활용할 수 있는 시스템입니다.
특히 다양한 센서 모델의 거리 검증, 위치 정렬, 성능 평가가 필요한
연구소 및 검사 환경에서 활용 할 수 있 맞춤형 정렬 시스템으로 구성되어 있습니다.
오늘 소개해 드린 제품 말고도 ST-JFKSAS-2 제품도 있으니
관련해서 궁금하신게 있으시다면 언제든지 연락주시길 바랍니다!
