안녕하세요 사이언스타운입니다.

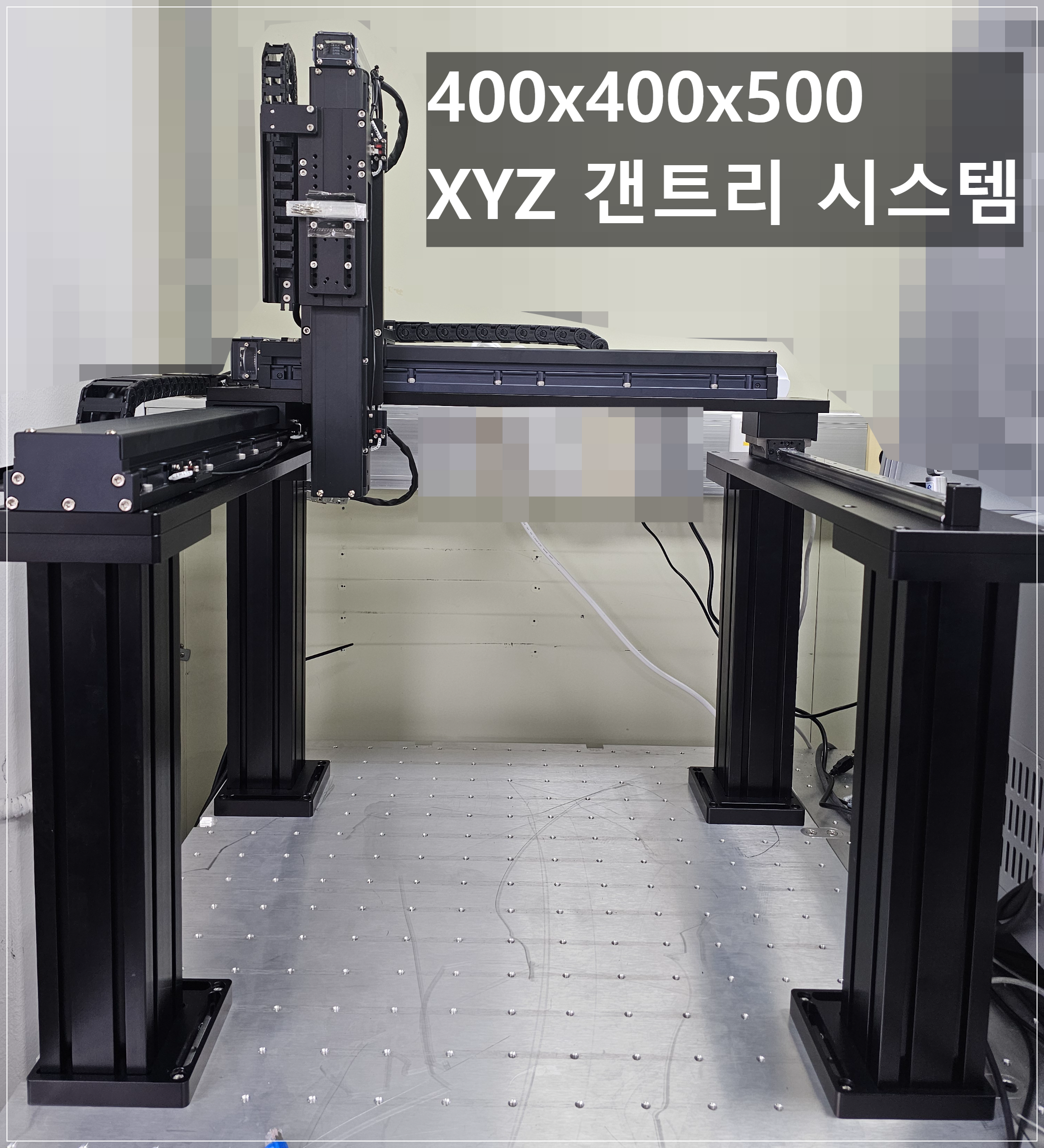

오늘 소개시켜드릴 제품은 400x400x500 XYZ 갠트리 시스템입니다.
자동화 지그 제작, 직접 설계한 XYZ 갠트리 시스템으로 완성
지그 제작이 필요한 자동화 공정, 직접 설계한 XYZ 갠트리 시스템으로 편하게 사용 가능합니다

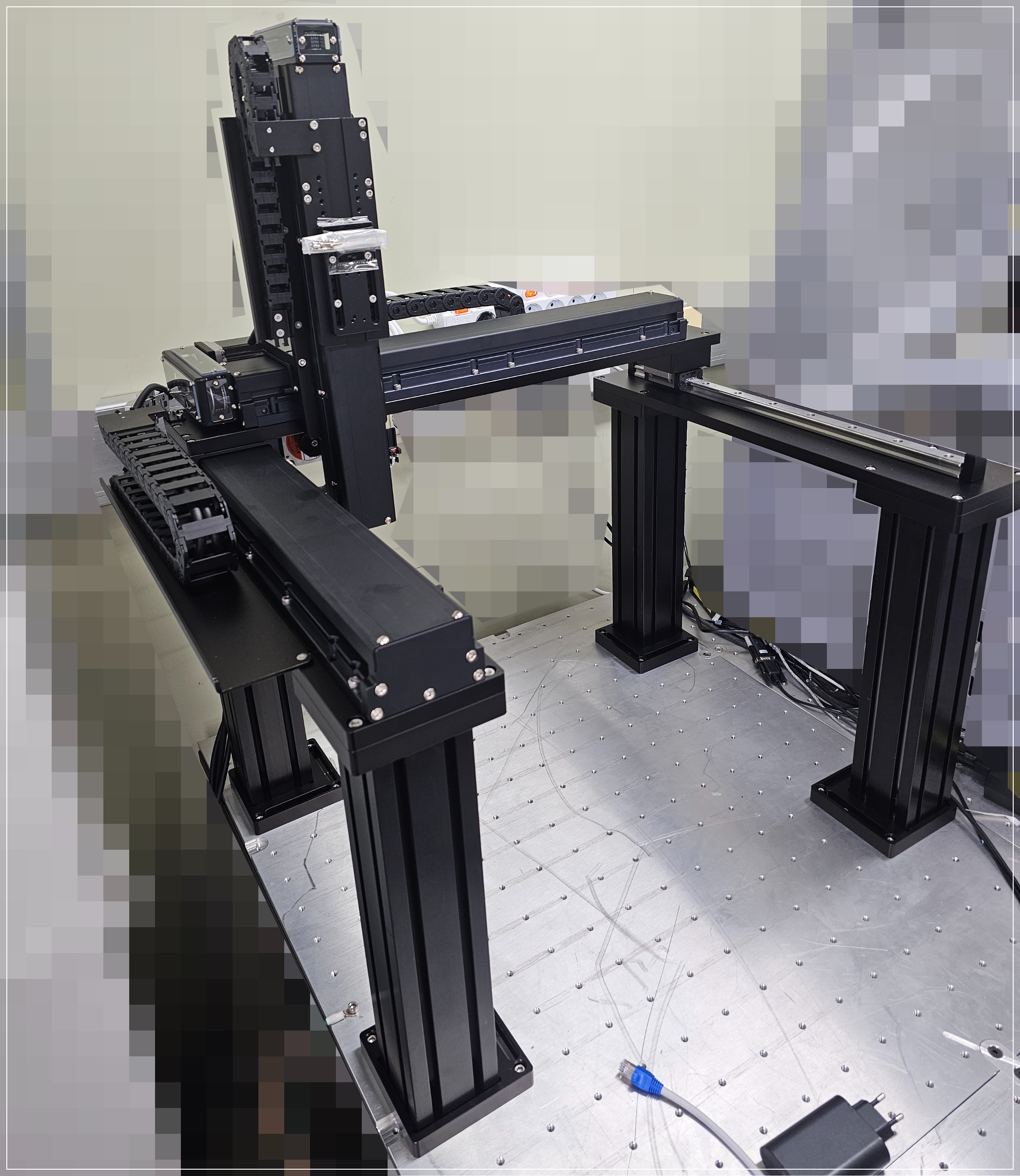

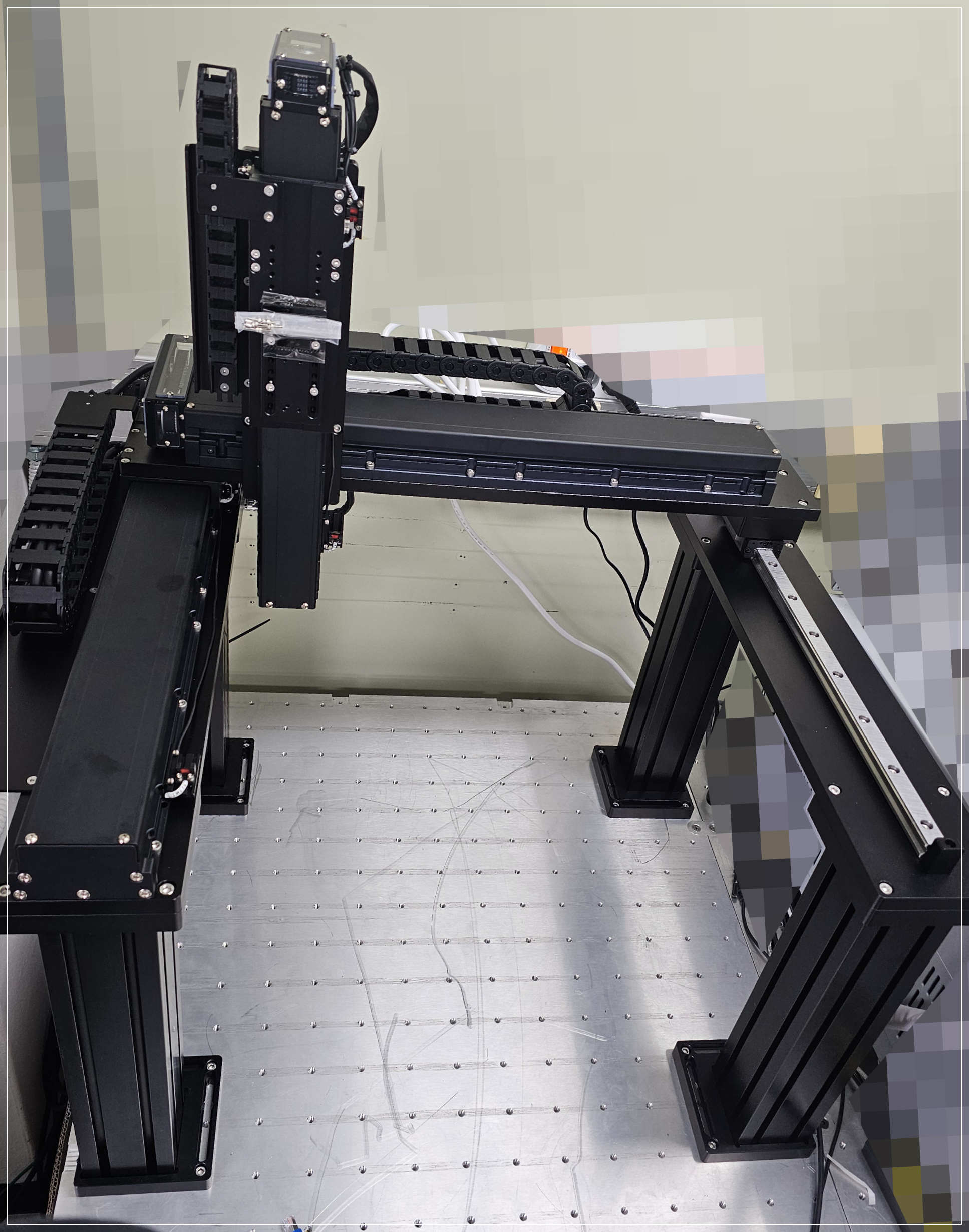

이번에 제작한 제품은 400x400x500 스펙의 XYZ 모션 시스템으로,
정밀 가공 및 부품 핸들링 공정에 활용할 수 있는 자동화 지그 플랫폼입니다.
어떤 용도로 사용되나요?
XYZ 갠트리 시스템은 다양한 자동화 시스템에서 핵심적인 역할을 합니다.
✔ 활용 예시
- 📦 자동화 검사 시스템용 지그 플랫폼
- 🔍 카메라 & 센서 모션 테스트 장비
- 🧪 액체 분주 시스템의 정밀 포지셔닝
- 🏭 생산라인에서 부품 핸들링용 지그 기반
지그 제작 + 자동화 시스템 통합의 강점
기존 방식자동화 지그 시스템 자동화 지그 시스템
| 수동 지그로 반복 작업 필요 | 자동 이송으로 반복 정밀 작업 가능 |
| 제한된 이송 범위 | X/Y/Z 방향 모두 넓은 커버리지 확보 |
| 별도 제어기 필요 | 컨트롤러 포함, 통신 대응 완료 |
| 위치 재현 어려움 | ±10μm 반복정밀도로 고정밀 대응 가능 |
제품 사양 요약
| XY 이송 범위 | 400mm × 400mm |
| Z축 이송 거리 | 500mm |
| 가이드 방식 | LM Guide + 볼스크류 |
| 이송 속도 | 최대 20mm/sec |
| 반복 정밀도 | ±10µm |
| 구동 방식 | XY축: 5P 스테핑 모터 / Z축: 5P 브레이크 포함 |
| 컨트롤러 | 3축, 이더넷 통신 방식 |
| 지원 기능 | Scan / Preset / Speed Control / DLL 제공 |
| 구성품 | 케이블 베어, 연결 블록, 브라켓, 플레이트 등 기타 구매품 포함 |
커스터마이징이 가능한 시스템입니다
탭 위치, 홀 사이즈, Z축 스트로크 변경 가능
고객의 환경에 맞춘 1:1 맞춤 지그 제작 대응
- ✔ 모션 범위 조정 가능
- ✔ 각축 모터 변경 대응 가능
- ✔ 설치 환경에 맞는 고정 방식 설계
자동화가 필요한 현장에서는
정확하고 신뢰성 있는 지그 제작과 자동화 시스템 설계가 핵심입니다.
사이언스타운은 실제 환경에 최적화된 XYZ 갠트리 기반 자동화 지그를 제작해드립니다.
제작 문의
- 제품 상세 보기: 👉 자동화 XYZ 갠트리 시스템 바로가기
- 커스터마이징 지그 제작 상담: st15@st1.kr
