다용도 샘플 검사 지그 시스템 – 연구용 자동화 실험 장비

안녕하세요 사이언스타운입니다.



오늘 소개해 드릴 제품은 다용도 샘플 검사 모듈 지그 시스템입니다.



🔍 다양한 실험 환경에서 활용 가능한 범용 검사 지그

정밀한 샘플 검사를 반복적으로 수행해야 하는 연구실이나 실험실에서는
지그 시스템의 정밀도와 유연성이 매우 중요합니다.

이번에 소개해드리는 제품은

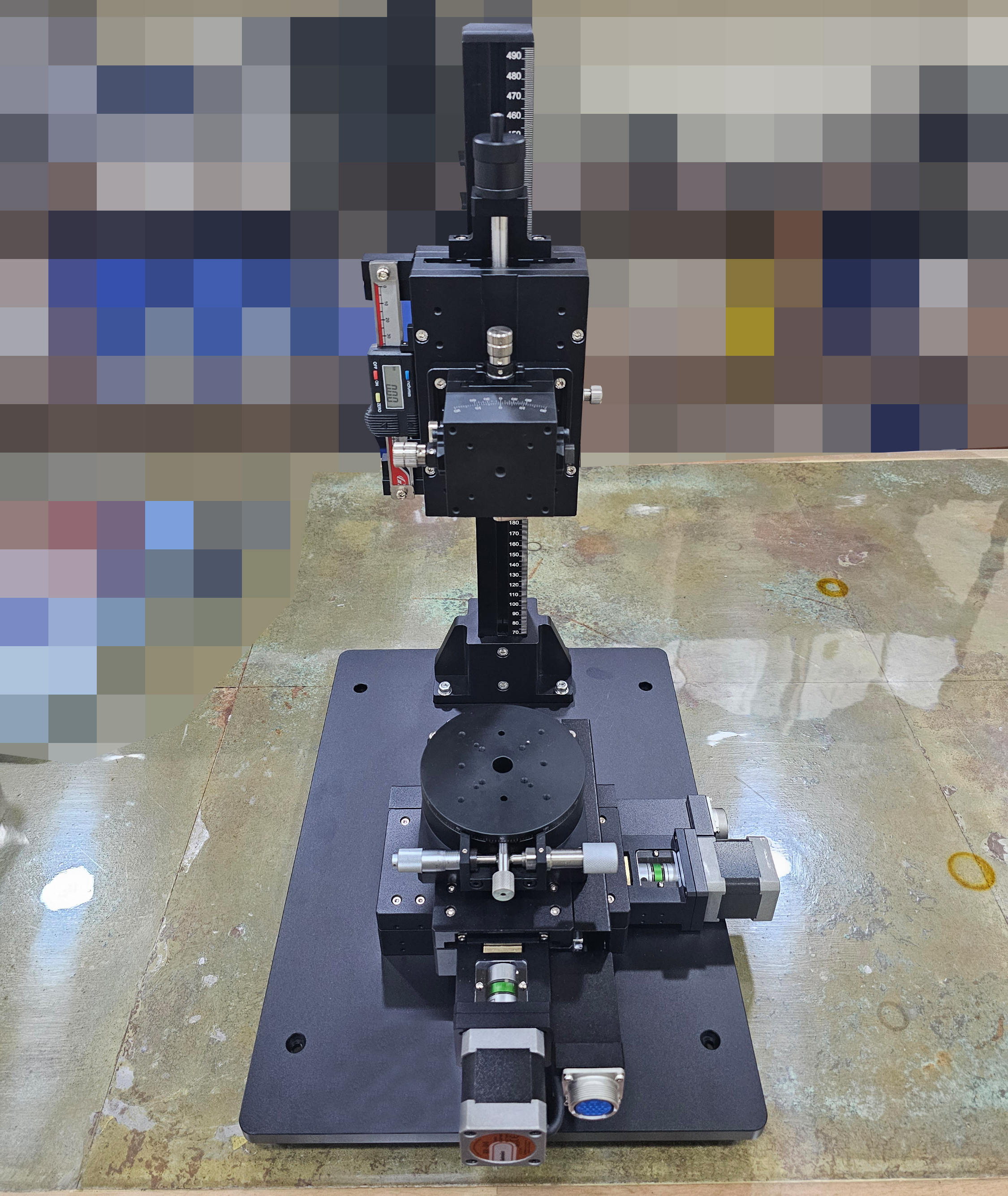

모터 구동 XY축 + 수동 Z/R/TILT축으로 구성된 다축 검사 지그 시스템으로,
연구 환경에서 다양하게 활용 가능한 소형 자동화 실험 장비입니다.



---





제품 사양 (모델명: ST-UNIINS-001)





✅ XY 모터 구동부

항목사양

이동 범위	100mm x 100mm
가이드	크로스 롤러 가이드
속도	최대 10mm/sec
반복 정밀도	±3μm
위치 정밀도	15μm
모터	5P 스테핑 모터
적재 하중	13.5kgf

---

✅ Z 수동 조절부

항목사양

테이블 크기	100mm x 160mm
이동 범위	±35mm
조작 방식	나사 핸들 & 디지매틱 스케일



---

✅ R 수동 회전부

항목사양

테이블 지름	100Ø
회전 범위	360º / ±5º
가이드	볼 베어링
적재 하중	8kg



---

✅ TILT 수동 기울기 조절부

항목사양

테이블 크기	60mm x 60mm
기울기 범위	±15º
가이드	도브테일 & 웜기어
적재 하중	2.5kg (편하중 제외)



---

⚙️ 기타 구성 요소

• 알루미늄(블랙 아노다이징) 가공 베이스
• 체결용 Tap 4홀 포함
• Z축 길이: 500mm
• 하부 고정 브라켓 + 상부 연결 플레이트 포함



💻 제어 시스템 (Controller)

항목사양

축 수	2축 (XY)
통신 방식	USB
드라이버	5P 스테핑 모터 드라이버 (1/10000 분해능)
포함 구성	SMPS, 케이블, 케이스 조립 완료
제공 소프트웨어	Scan / Preset / Speed Control / Program Edit
추가 지원	LabView Library (요청 시 제공, 상담/지원은 불가)

---

🧩 적용 분야 & 특징

• 🔬 샘플 다변화가 많은 실험 환경에 적합
• 🧪 다양한 축 조작이 필요한 광학/생명과학/전자 실험
• ⚙️ 지그 제작이 어렵거나 초기 셋업 시간이 짧아야 하는 연구소
• 🧭 모터 자동화 + 수동 세밀 조절이 필요한 조건에 최적화

---

🔧 사용자 맞춤형 옵션

고객 요청에 따라
탭 위치, 홀 사이즈, 베이스 구조, 이송 거리 등 변경 가능

✔ 다양한 샘플 조건 대응
✔ 특정 장비 연동을 위한 플랫폼 개조
✔ 범용 실험 지그로의 확장 가능





---











하나의 지그로 다양한 샘플 조건에 대응할 수 있어야
실험의 유연성과 생산성이 올라갑니다.
사이언스타운 다축 검사 지그 시스템은
지그 제작의 번거로움 없이 바로 사용할 수 있는 완성형 실험 솔루션입니다.

---

🛒 상담 및 제작 문의

• 제품명: ST-UNIINS-001
• 사용처: 자동화 검사, 실험 지그, 연구용 테스트
• 문의: st15@st1.kr
• 상세 보기: 👉 제품 링크 바로가기
