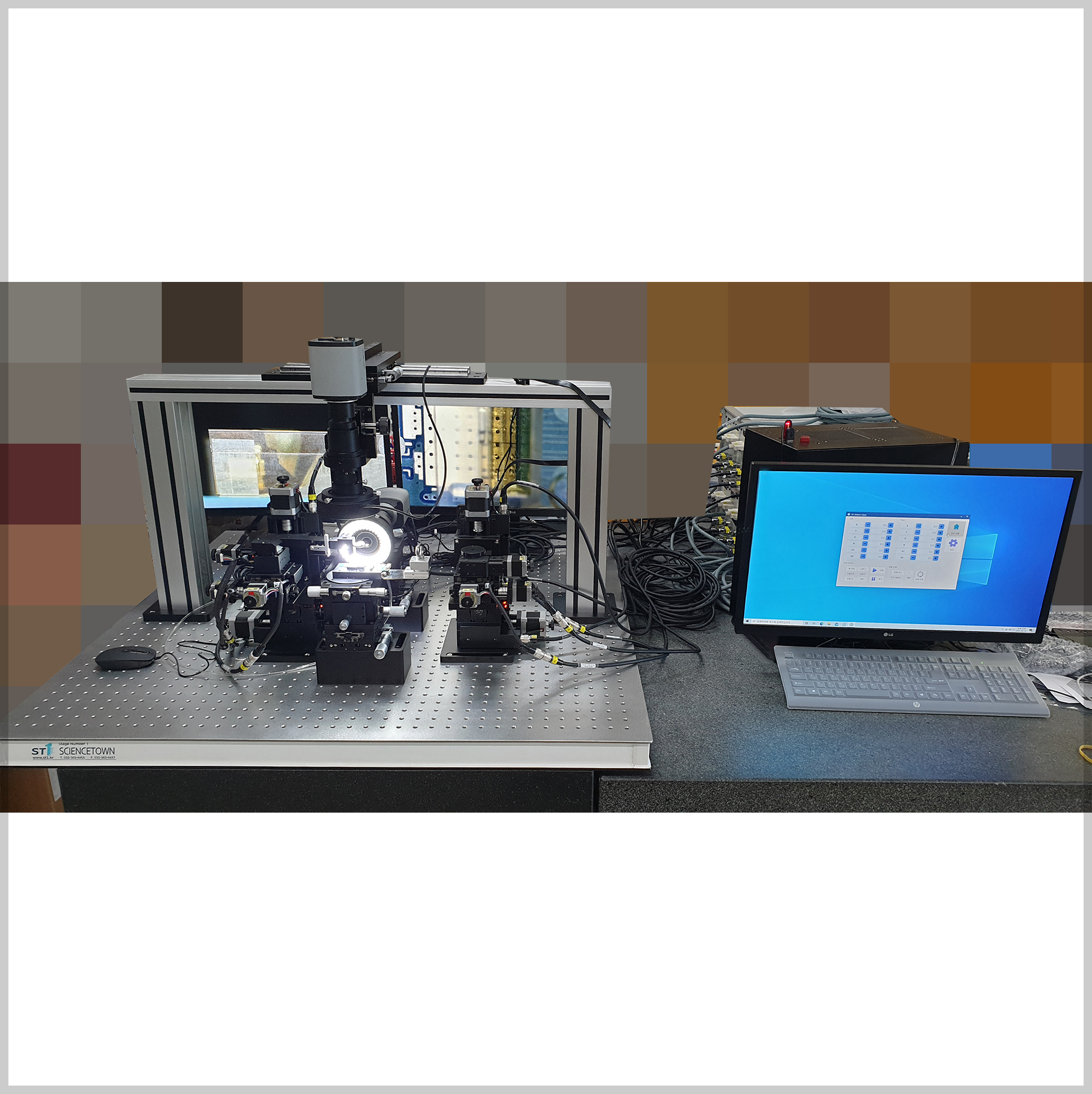

안녕하세요 😊 비전 장비 전문 업체 에스티원입니다. 오늘은 저희가 제작한 12축 얼라인 비전 시스템을 소개해 드리려 합니다. 이 시스템은 고정밀 얼라인 작업이 필요한 샘플 정렬 및 관찰 작업에 최적화된 비전 장비로, 자동화 + 수동 조정이 모두 가능한 하이브리드 시스템입니다.
시스템 개요

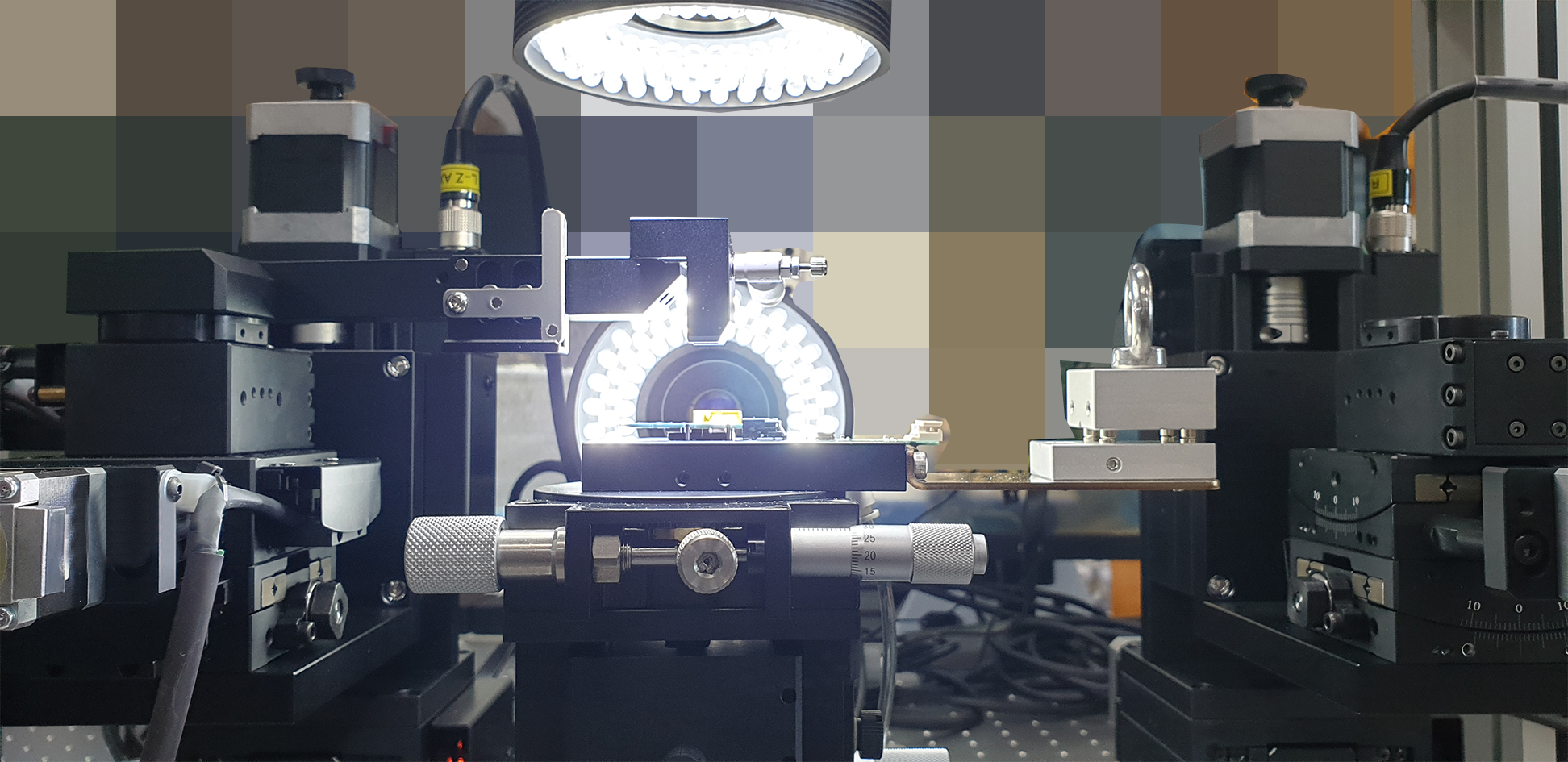

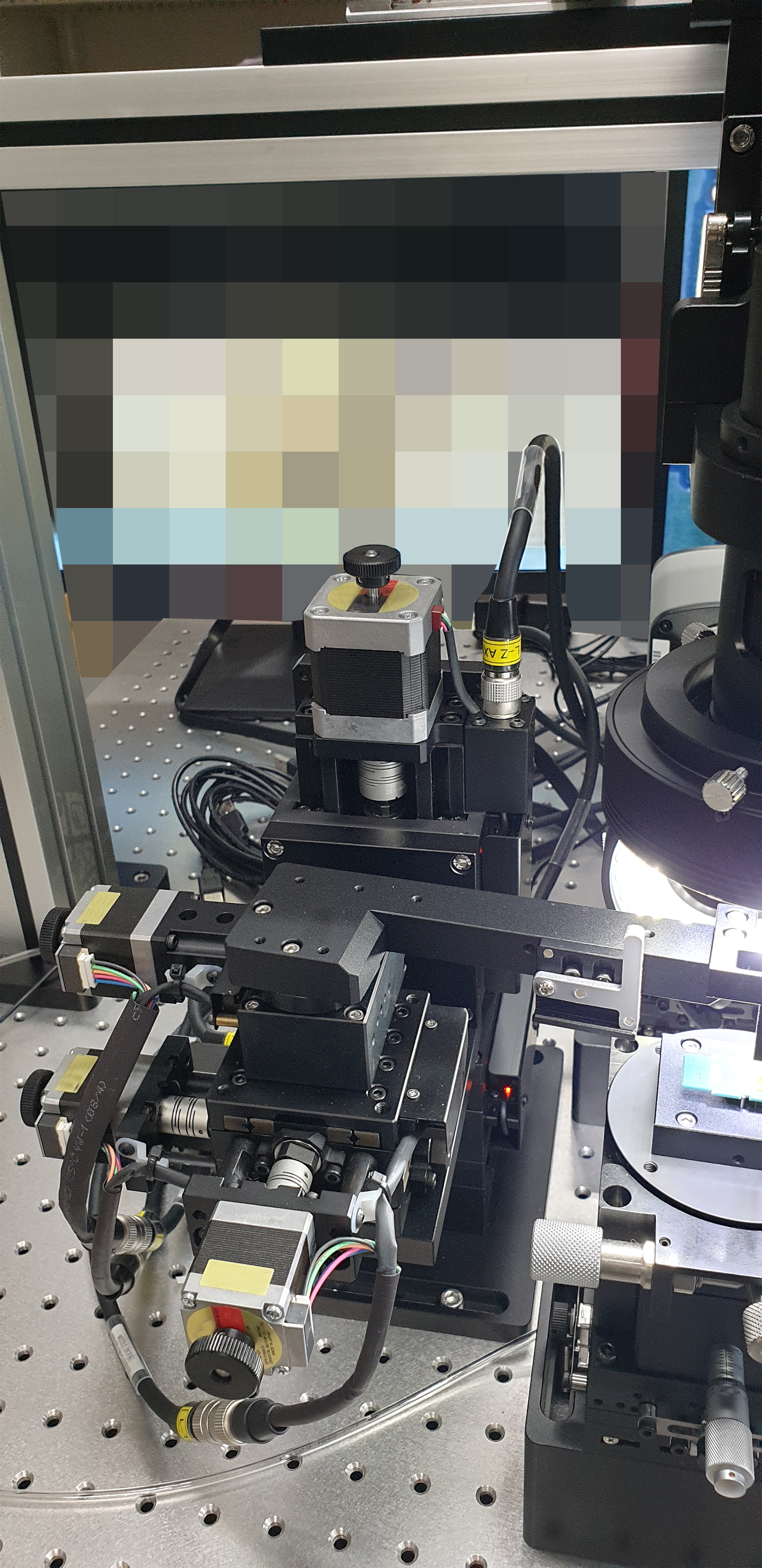

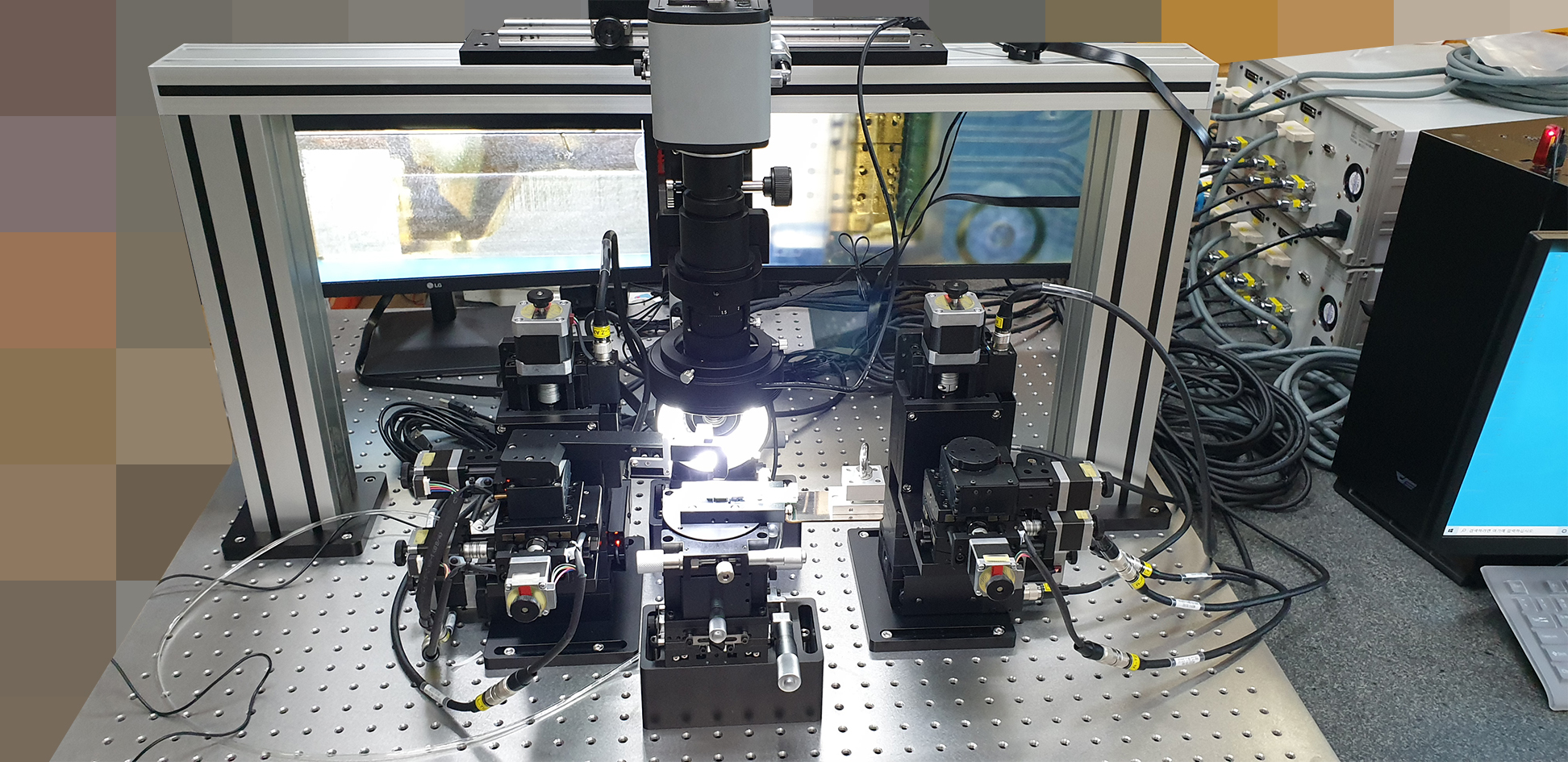

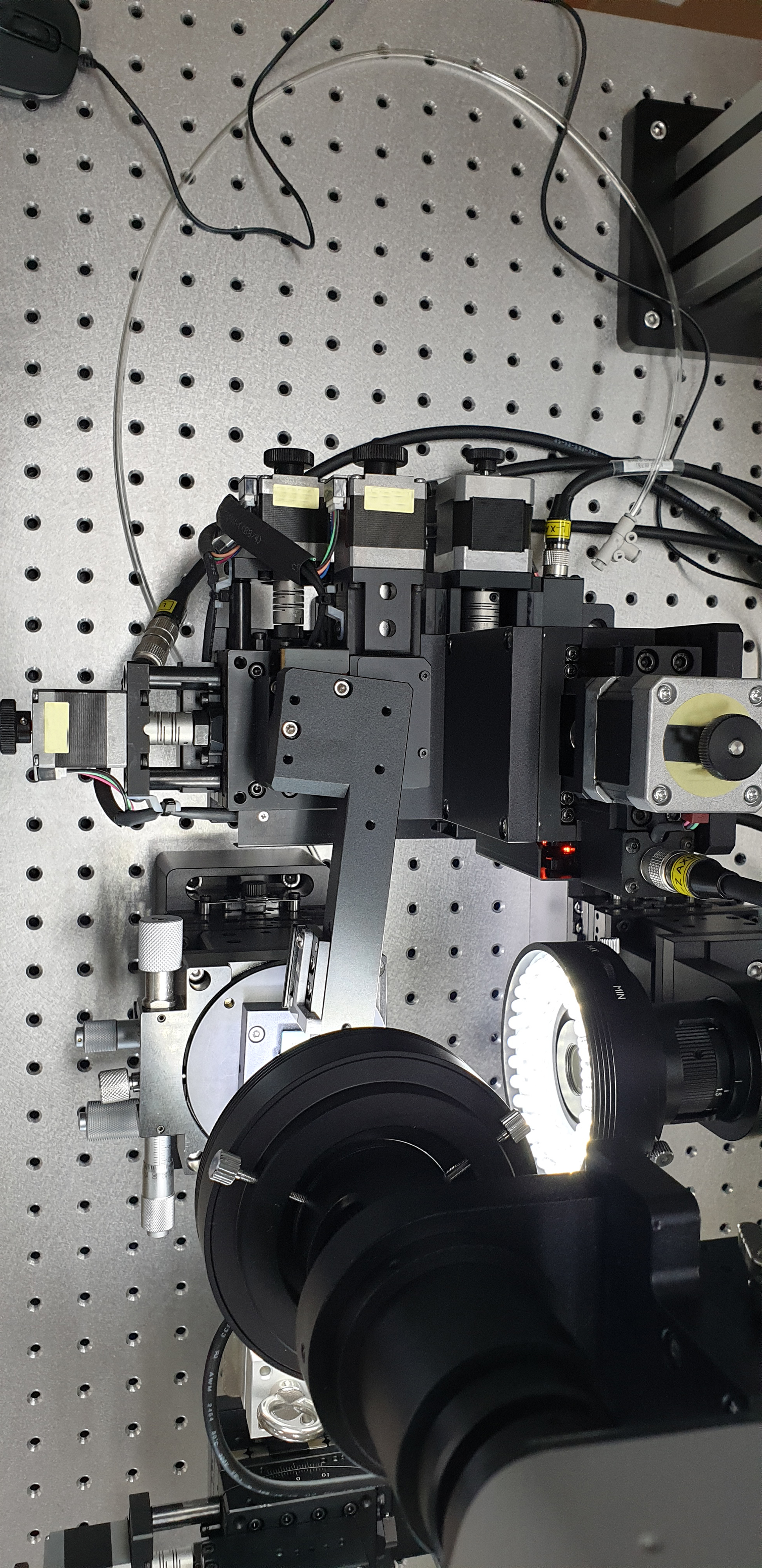

✔ 6축 자동 스테이지(2SET)를 활용하여 X, Y, Z 이동은 물론 회전(R), 틸트(각도 조절)까지 구현 ✔ 베큠 정렬 지그를 통해 샘플을 고정, 정밀 위치 맞춤 가능 ✔ 윗면과 뒷면에 비전 구성 → 관찰 + 캡처 동시 가능 ✔ 24인치 모니터를 통해 실시간 비전 확인 ✔ 수동 스테이지 추가 구성으로 섬세한 조작 가능 ✔ 비전 카메라는 0.7X ~ 5X 배율, 작업거리 105mm
스테이지 축별 사양
축 종류이송 거리 / 조절 범위
X축
30mm
Y축
30mm
Z축
30mm
회전(R)
16º
틸트 1
16º (Goniometer)
틸트 2
16º (Goniometer)
➡ 총 6축 × 2SET = 12축 제어 가능
핵심 기능 요약
기능설명
정밀 얼라인 기능
베큠 지그 + 12축 정밀 이송
실시간 관찰/캡처
상면 & 후면 비전 + 24인치 모니터
자동/수동 통합 제어
정밀 자동 + 미세 수동 스테이지 병행
유연한 확대/이동 조정
카메라 이동은 슬라이딩 후 수동 미세조정
작업환경 맞춤 세팅
배율에 따른 작업거리 조절 지원 (105mm 기준)
이런 분들께 추천합니다
✔ 고정밀 부품 얼라인이 필요한 고객 ✔ 비전 기반의 자동 정렬 시스템이 필요한 장비 업체 ✔ 카메라 시스템 및 고배율 관찰 장비가 필요한 연구소/기업 ✔ 수동 + 자동 병행 제어가 필요한 반도체/광학 분야 사용자
정밀 얼라인 시스템, 단순 제어를 넘어 관찰, 분석, 기록까지 가능한 자동화 비전 장비를 찾고 계시다면 지금 문의 주세요! 다양한 샘플 환경에 맞춘 커스터마이징이 가능합니다.
