안녕하세요 😊

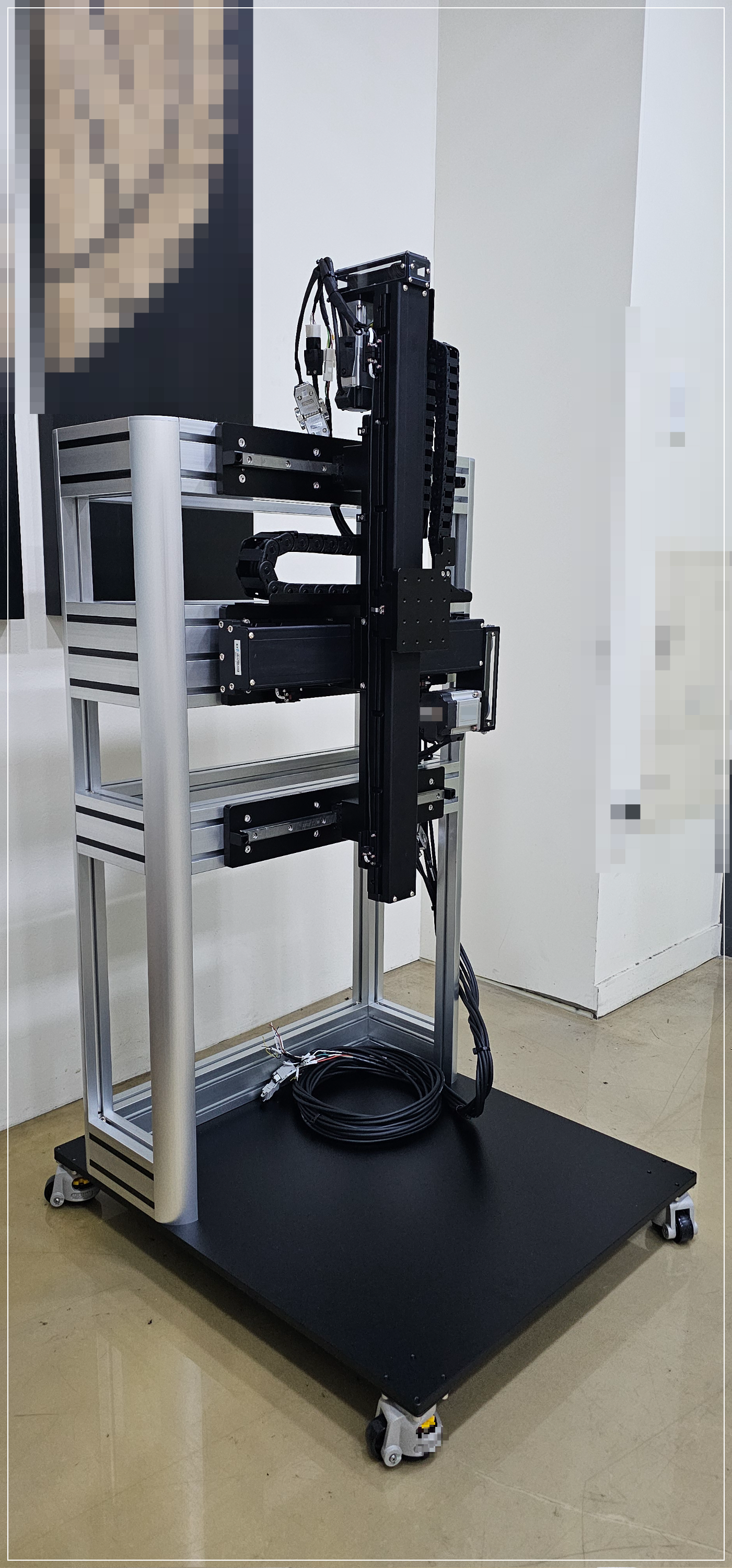

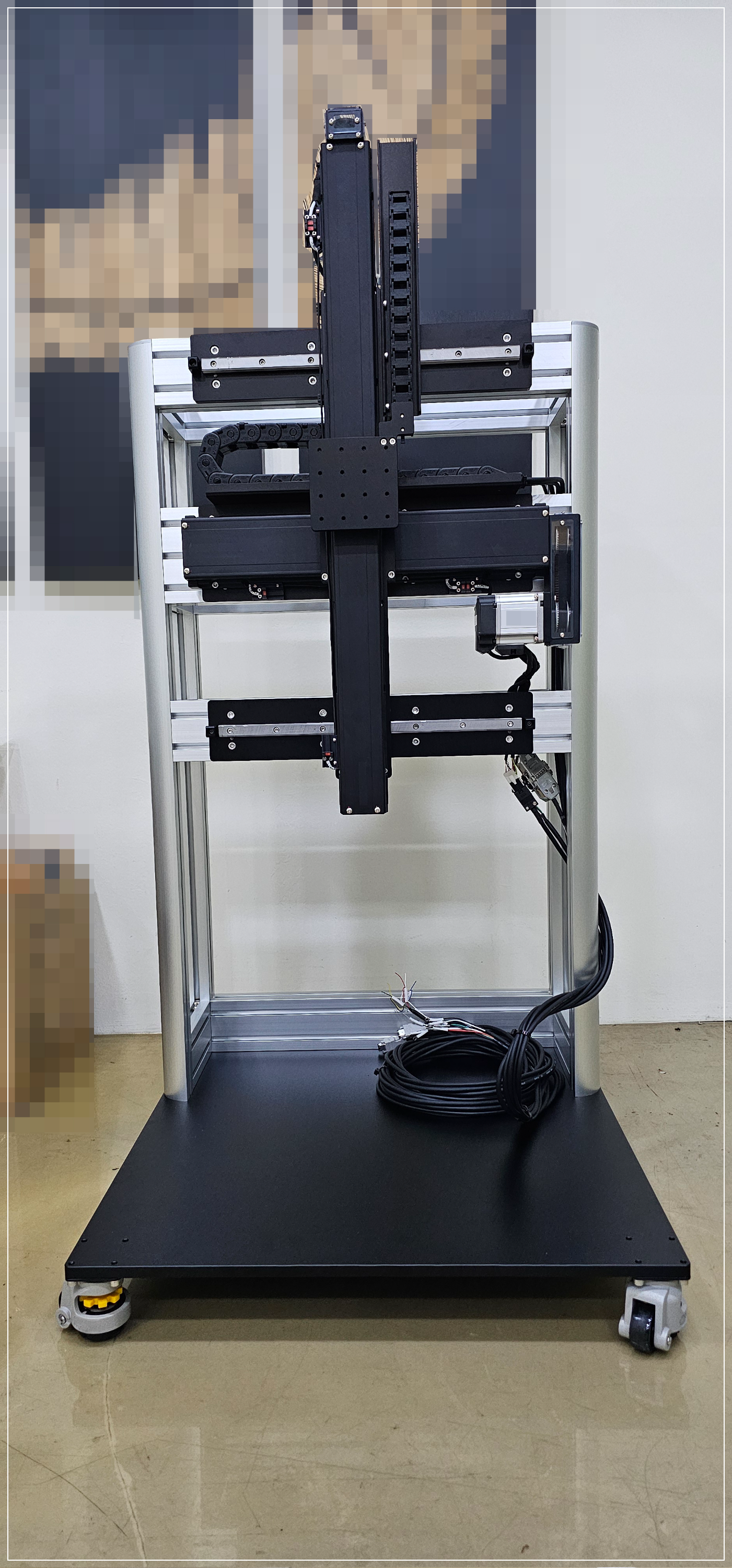

오늘은 에스티원(ST1)에서 제작한 XZ 무빙 시스템을 소개드립니다.
이번 장비는 X축과 Z축의 리니어 액추에이터 기반 자동 스테이지로,
테이블이 없이 바퀴로 직접 이동 가능한 구조로 설계되어 공간 활용성이 우수한 제품입니다.
제품 정보
- 제품명: XZ 무빙 시스템
- 모델명: ST-JFXZ-CM002
- 설계방식: 이동형 구조, 바퀴 장착 타입
- 커스터마이징 가능: 사이즈, 홀 위치, 탭 위치 등 조건 변경 가능
제품 사양 (SPECIFICATION)
구분항목내용
| X-Axis | Stroke | 200mm |
| Repeatability | ±0.005mm | |
| Max Speed | 100mm/sec | |
| Motor | Panasonic 200W Motor & Driver | |
| Z-Axis | Stroke | 500mm |
| Repeatability | ±0.05mm | |
| Max Speed | 100mm/sec | |
| Motor | Panasonic 100W Brake Type Motor & Driver | |
| 기구부 & 부품 | 베이스 플레이트 | 포함 |
| Z-Axis Gantry Support Assy | 포함 | |
| Profile Assy | 포함 | |
| Idle LM Guide Assy | 2Set | |
| X-Axis Robot Cable Chain Duct | 포함 | |
| Z-Axis Robot Cable Chain Duct | 포함 |
주요 특징
- ✅ LM 가이드 기반 고정밀 액추에이터 적용
- ✅ 바퀴로 자유롭게 이동 가능한 모바일 스테이지 구조
- ✅ Panasonic 서보모터 적용으로 안정성과 정밀성 확보
- ✅ 다양한 작업 환경에 맞춘 지그 제작 및 사이즈 커스터마이징 지원
추천 사용처
✔ 반도체 및 디스플레이 장비 설비
✔ XZ축 기반 공정 테스트 스테이지
✔ 자동화 테스트 지그 기반 장비
✔ 실험실/연구소용 프로파일 구조 시스템
제작 문의
자동스테이지 및 커스터마이징 지그 제작이 필요하시다면
에스티원(ST1)에 언제든지 문의 주세요!
